(01)
粗碎车间(鄂破工段)

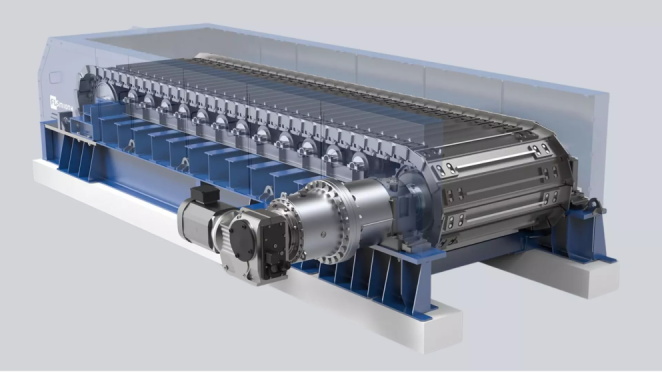

重型板式给料机
作用
将来自原料仓的巨石喂入重型板式给料机均匀输送到颚式破碎机。
特点
通常非常坚固，能承受大块矿石的冲击和仓压。
(02)
中碎与细碎车间(破碎与整形工段)

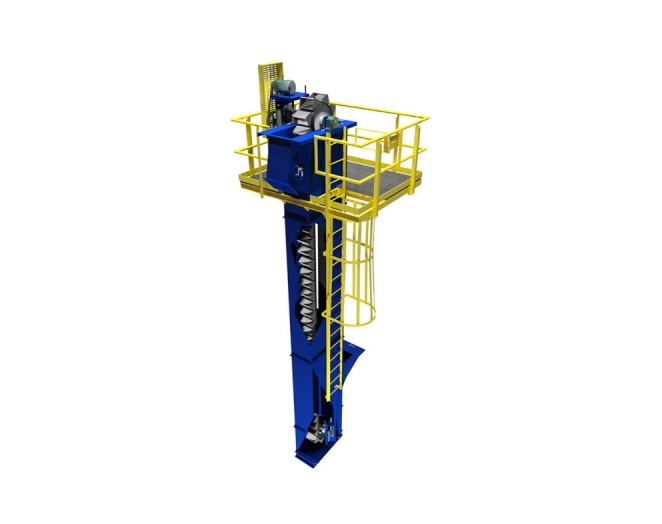

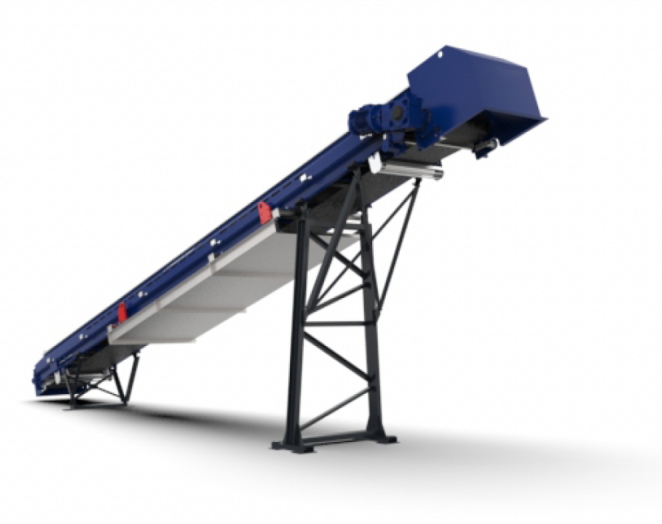

粗破出料皮带机或斗式提升机
作用
将经过鄂破破碎后的第一道物料运出，如果空间布局位置紧凑可用提升机。
后续连接
通常连接到振动筛进行预先筛分，或者直接去往中碎设备。
中碎给料皮带机
作用
将振动筛筛分出的大于中碎设备进料口尺寸的物料（例如＞50mm）喂入中碎设备（如圆锥破、反击破）。
中碎出料皮带机
作用
将中碎后的物料运出。
后续连接
通常与粗破出料皮带机汇合，共同前往预筛分车间。
(03)
筛分车间(预筛分与成品筛分)
筛分给料皮带机
作用
将粗碎、中碎后的混合物料均匀地送入大型振动筛（通常是多层筛）。
筛上料返回皮带机(闭路循环皮带)或斗式提升机
作用
将筛分后尺寸仍然过大的物料（筛上物）返回至细碎设备（如圆锥破、制砂机）进行再次破碎。
特点
这是形成“闭路循环”的关键皮带，可能有多条，分别对应不同的筛分级别和返回路径。
筛下料皮带机(多条)
作用
将筛分出的不同规格的中间产品分开运输。
例如
骨料半成品皮带机:将符合粒径要求但需清洗的骨料运往骨料清洗区。
制砂进料皮带机:将需要进入制砂机进行整形制砂的小粒径物料（例如5-20mm）运往制砂车间。
(04)
制砂车间(立轴冲击破工段)
制砂机给料皮带机
作用
将筛分后的半成品料喂入立轴冲击式制砂机。
制砂机出料皮带机：
作用
将制砂机破碎后的物料（包含石粉、砂、小石子）运出。
后续连接
通常前往洗砂或选粉设备。
(05)
成品筛分与清洗车间
成品筛分给料皮带机
作用
将制砂机出来的物料或需要清洗的骨料送入振动筛（脱水筛、成品筛）。
成品骨料皮带机(多条)
作用
将筛分并清洗干净的不同规格成品骨料（如5-10mm, 10-20mm, 16-31.5mm）分别运往各自的成品料堆。
特点
一个完整的料场会有多条这样的皮带，实现骨料分类堆放。
成品砂皮带机
作用
将合格的机制砂（经过脱水或选粉后）运往成品砂堆。
(06)
洗砂、回收与污水处理
渣浆泵配合的脱水筛/回收单元皮带机
作用
在轮式洗砂机或旋流器组之后，脱水筛会将洗净的砂子卸到一条皮带上。
细砂回收皮带机
从污水处理系统回收的细砂，经脱水后也通过皮带机运回成品砂堆。
(07)
成品料堆与装车出厂

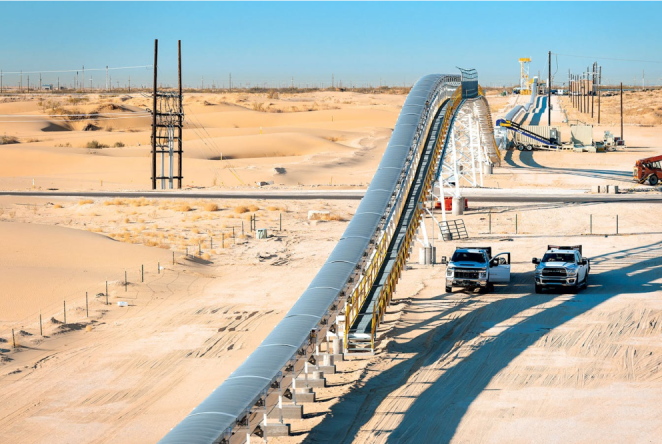

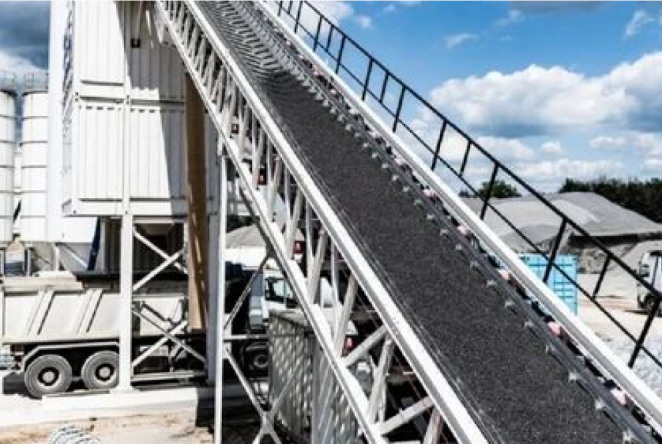

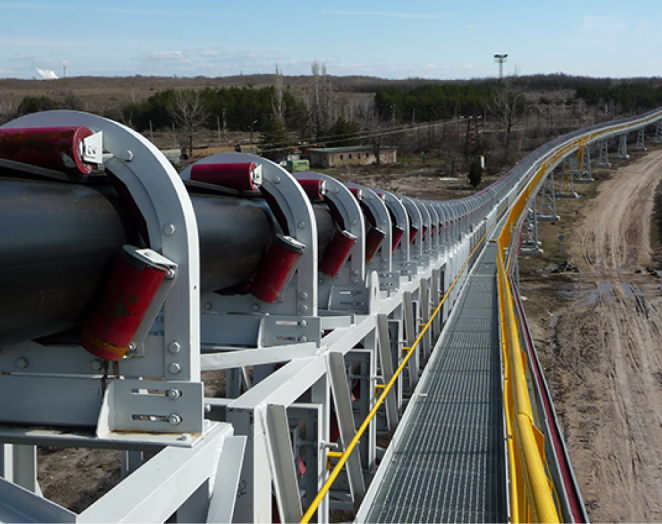

堆料皮带机(栈桥皮带)：
作用
将成品料运输到高大的成品料堆上进行堆放。这是连接生产区和料场的关键。
地弄皮带机(装车皮带)
作用
位于料堆下方，当需要装车时，通过地弄（地下廊道）内的装车皮带机，将骨料或砂子运出，并通过装车溜槽直接装入卡车
